大連恒通液力機械有限公司 > 產品中心偶合器正車箱
為了解決ZJ40～70L鉆機燃油消耗過大的問題，我公司研制成功了工作腔直徑為700mm和750mm的偶合器正車箱，可與濟南柴油機廠或勝利動力機械廠的8V或12V190柴油機以及CAT3500或MTU4000等系列柴油機配套，取代YBLT900變矩器。偶合器正車箱主要由兩部分組成：輸入部分為液力偶合器，輸出部分為兩級同軸式齒輪減速器；從輸入端或輸出端看，左右對稱；輸入軸和輸出軸位于同一軸線上，且兩者旋轉方向相同。偶合器正車箱的輸入轉速范圍為1000～1800r/min，輸出功率范圍為600～1500kW，減速比范圍為1.5～2.5(可根據用戶要求任意選取)。①. 傳動效率高。在鉆井工況(轉盤和鉆井泵同時工作)，由于負荷變化比較小，偶合器的效率為95～97%；而液力變矩器的平均效率只有75～80%，因此偶合器的平均效率比變矩器高出15～20%。在輕負荷工況功率消耗小，而在空負荷工況功率消耗幾乎等于零。由于在起下鉆工況頻繁出現輕負荷、空負荷，因此，在此工況鉆機的燃油消耗也比較少。②. 冷卻工作油所消耗的輔助功率小。由于偶合器效率高。只需要在頂部安裝一個小的油冷器，在不增加柴油機冷卻能力的情況下，利用柴油機原有的冷卻系統的冷卻水，就可以冷卻工作油。而變矩器效率低，必須在其頂部安裝一個龐大的風扇散熱裝置，同時用一個復雜的傳動機構(齒輪和皮帶)驅動冷卻風扇，消耗較大的輔助功率；或者在變矩器頂部安裝一個龐大的油冷器，利用柴油機的冷卻水冷卻變矩器的工作油，這樣必須增加柴油機的冷卻系統的能力及其輔助功率消耗。③. 具有自動限速功能。由于石油鉆機配備的動力機功率均偏大，而在很多情況下，鉆機不在滿負荷(甚至在輕負荷)工況下工作，如果不及時降低柴油機的油門則變矩器的輸出轉速升高，變矩器效率降低；甚至使工作機(如鉆井泵)超速損壞；而對于偶合器，當外界負荷減小時，從柴油機吸收的功率也較小，而效率仍然較高，輸出轉速也不增加。④. 具有明顯的節油效果。鑒于以上原因，根據比較保守的估計，以ZJ40L鉆機為例，用YOZJ750液力偶合器正車減速箱代替YBLT900變矩器，燃油消耗可減少20%(20噸/月)，以柴油2500元/噸，10個鉆井月計算，每臺鉆機每年可節省柴油消耗費50萬元左右。但與變矩器相比有如下缺點：①. 不適合在各種（包括地質情況復雜，起下鉆頻繁，鉆井深度超過5000米的）地區的鉆井作業。②. 由于非調速偶合器正車箱具有很大的透穿數。在石油鉆機的提升工況，當突然合上滾筒離合器時，鉆具重量負荷突然施加于柴油機上，致使柴油機冒黑煙，甚至“熄火”，降低柴油機的使用壽命。在鉆井深度低于5000米時，非調速偶合器缺點表現不明顯，能夠滿足正常使用要求。
● 型號表示
標記示例：液（Ye）力偶（Ou）合器減（Jian）速箱為調(Tiao)速型，偶合器各傳動軸的排列方式為展(Zhan)開式，輸出軸的轉向與輸入軸的轉向相同為正（Zheng）車，其工作腔直徑為750 mm，其減速箱的減速比為2.73（四舍五入為2.7），偶合器通過法（Fa）蘭與柴油機輸出的聯軸器相連接，用風扇散熱器冷卻偶合器工作油[獨（Du）立風(feng)扇冷卻]，加強（Enhancive）型設計。則型號標記為：YOTZZJ750-27FDf•E。

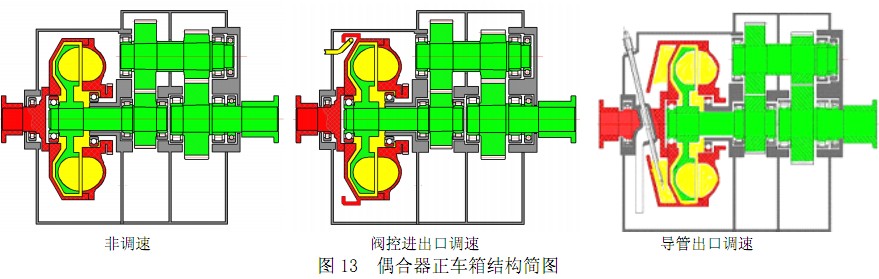

● 結構簡圖和技術參數及特點

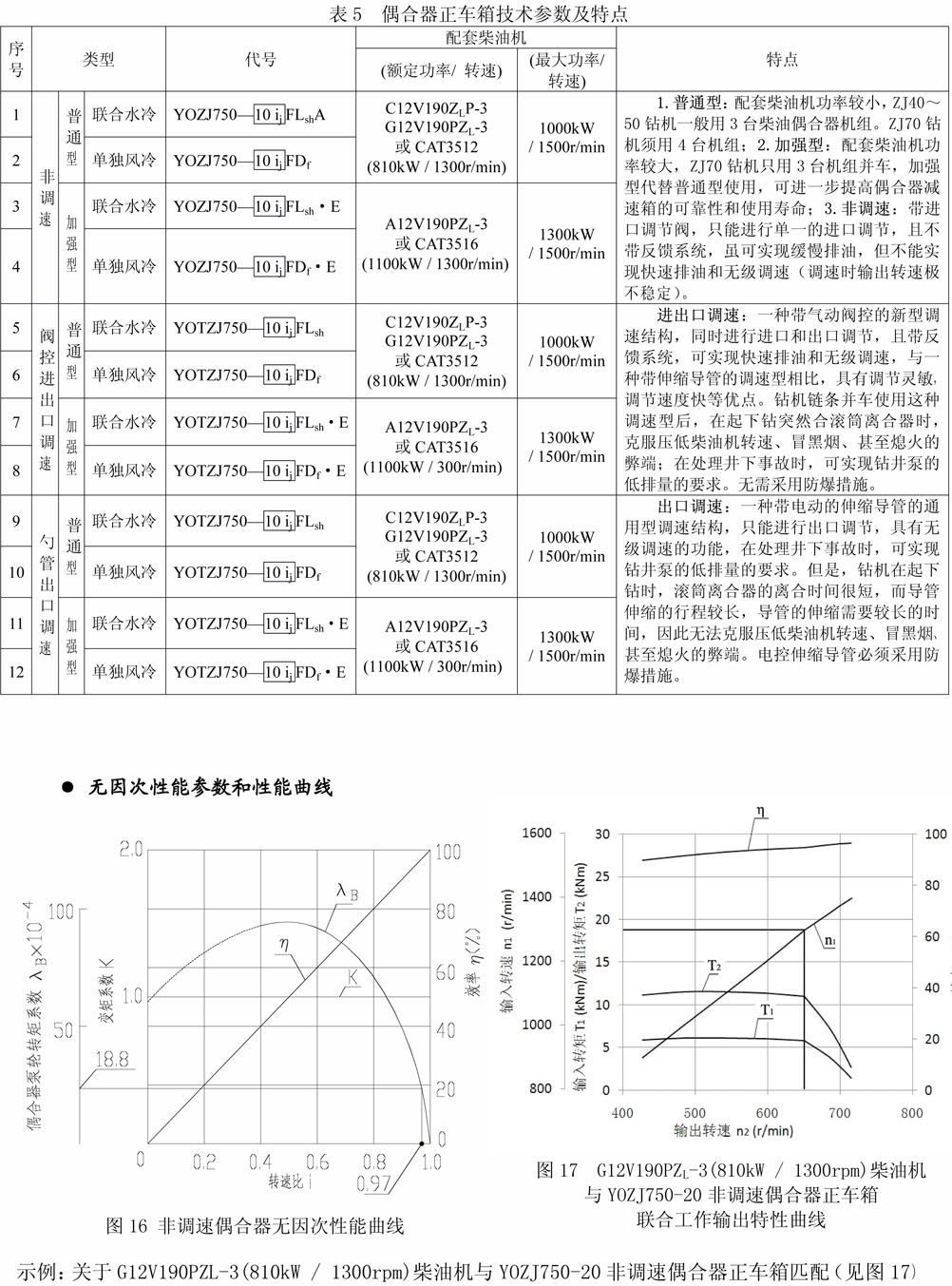

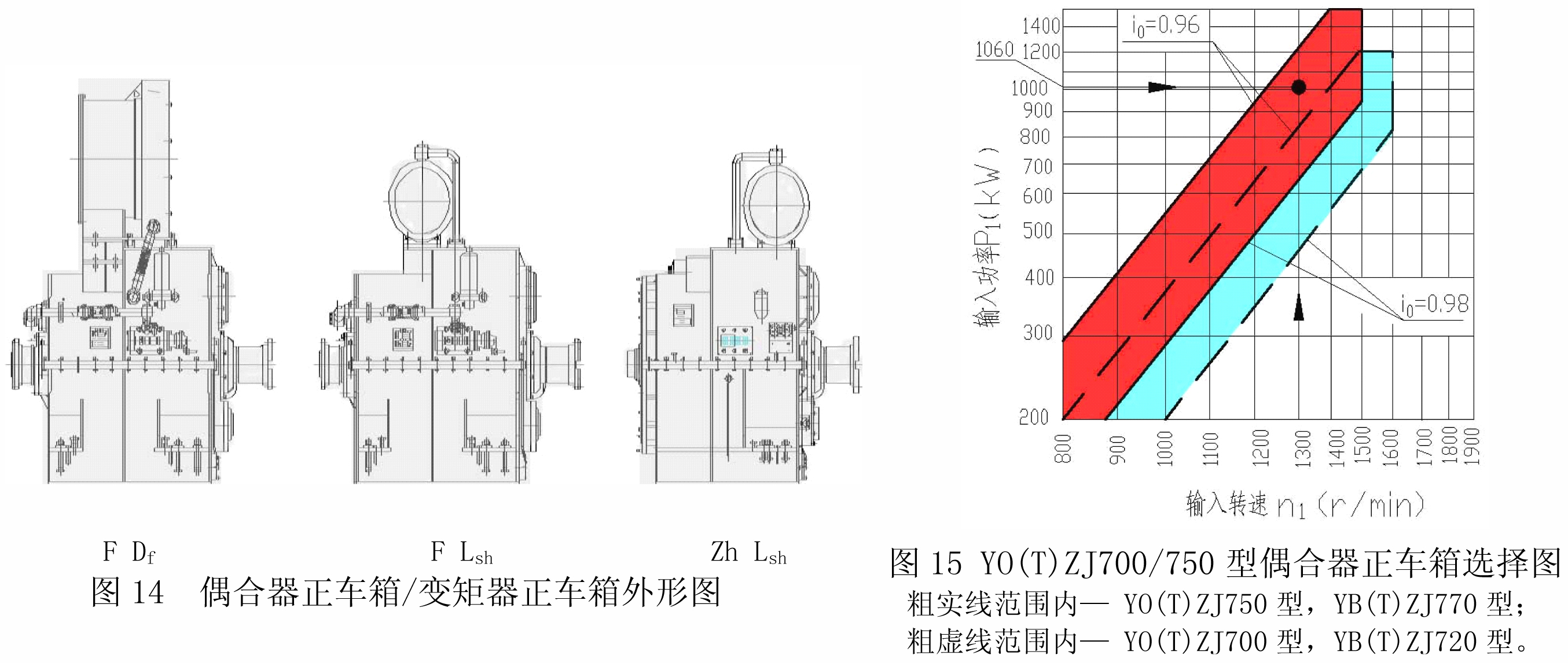

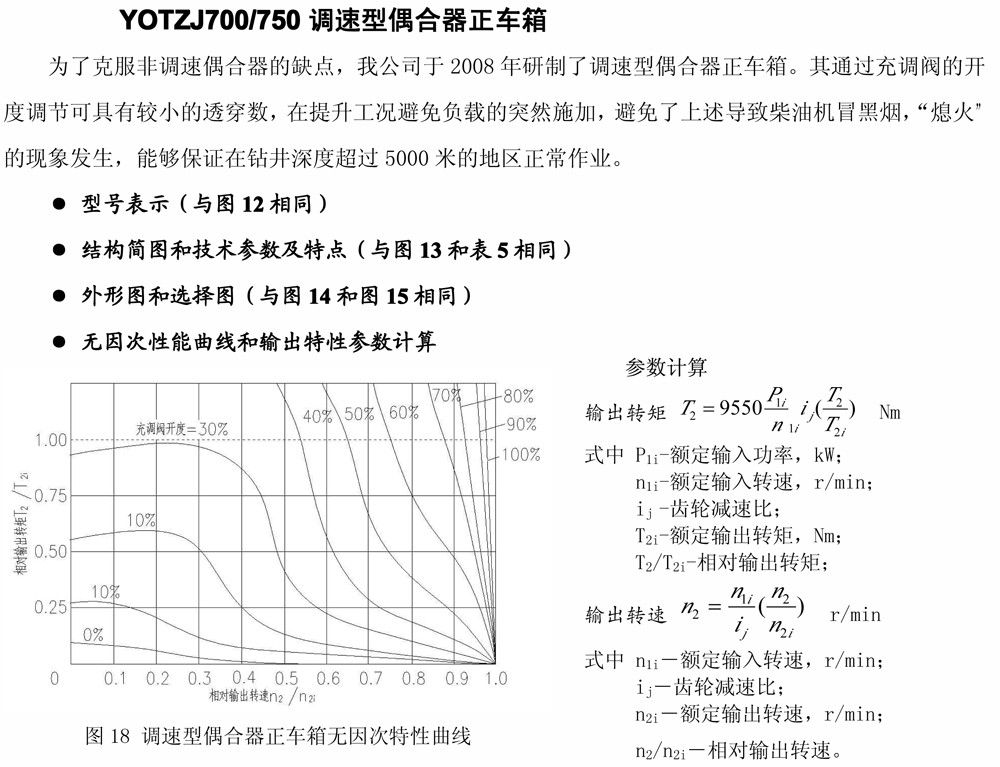

● 外形圖和選擇圖
